浮动齿桥梁伸缩装置，更具适应桥端各型摆振变位特长。同时，该技术在应用安全性、易检、易修、易维护性能方面都有很大提升，较好地解决了现代桥梁建设技术中伸缩装置的弱点和技术不足问题。
一、概述
随着经济的发展，人们对行车的舒适性、安全性、可靠性要求已越来越高，也随着我国桥梁建设技术的高速发展，斜拉桥、悬索桥、大跨度预应力桥、大型钢箱梁桥等的应用越来越普遍，这对桥梁配套设施和附件的抗振性、四季梁端摆动变位适应性和立体多维度振摆变位要求越来越高。这使得桥梁伸缩装置技术的发展有些滞后，并成为现代桥梁服役的薄弱环节。现有模数式和梳齿式桥梁伸缩装置，都存在近闭合状态下横向变位有死点问题，无论转轴式梳齿缝的刚性轴连接还是多模数式支撑梁的元件附着式支撑，在桥梁振动状态下或梁端有较大横摆变位时，极易产生结构性损坏或支撑元件偏移甚至脱落等问题。

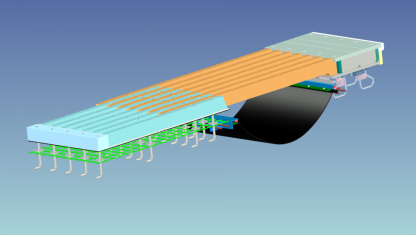

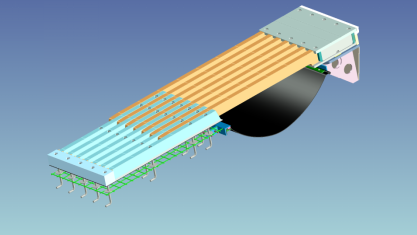

浮动齿桥梁伸缩装置，切合现代桥梁抗振性和梁端立体变位要求，特别是其大转角和在闭合状态下的横移变位特性，使其更具适应桥端各型摆振变位特长。同时，该技术在应用安全性、易检、易修、易维护性能方面都有很大提升，浮动齿单元结构如图1所示。这项技术的应用，较好地解决了现代桥梁建设技术中伸缩装置的弱点和技术不足问题。
二、 产品结构原理与性能特点
1. 结构原理

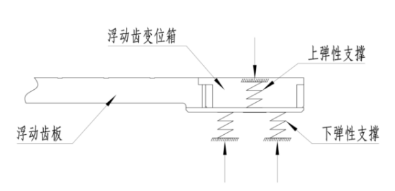

浮动齿采用全弹性浮动连接方式，可实现立体空间全自由度变位。浮动齿板在安装完成后可以随着桥梁在任意方向上转动或横向移动。
因无刚性轴连接，能适应桥梁的各型振动状态。浮动不同与其它结构型式，在转动中并没有已某一个轴为圆心转动，而是在弹性原件作下浮。
2.性能特点
大转角、大扭转角、大折迭角设计，对大型桥梁四季立体变位提供了充裕空间，对现代摩擦摆支座的应用提拱了良好的匹配条件。
浮动齿1200型在中路高科交通检测检验认证有限公司的实测值见表1。

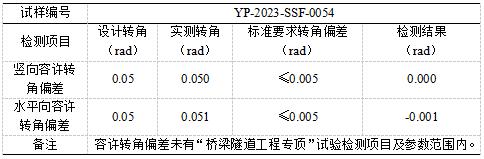

表1 容许转角偏差检测结果
说明：浮动齿主要特点是可以根据不同桥梁要求设计出更大转角。
3.新增独有性能
设计的闭合横移功能，在受横向力时浮动齿会产生横移，对现代桥梁梁端闭合状态下的振动和立体大变位提供了可靠保证，使桥梁结构安全性得到了提升，减小了齿损坏的可能性。
三、产品应用安全性
（1）安装、维护方便
浮动齿端基座的锚固，分为钢箱梁端的焊接式和预埋筋锚固式。因基座为单元式工厂产品，并在设计中刻意考虑了通行桥梁施工设计习惯和现行标准，使施工、找正都比较方便。
（2）锚固安全
固定齿端锚固装置，为工厂生产的标准单元式固定模块，找正、焊接、混凝土浇筑安全、方便、快捷。
（3）排水灵活
排水采用扣压式整体橡胶止水带和排水槽式（跨缝式梳齿缝使用）两种方式。独立的防水系统，结构形式选择更加多样性，可以根据不同的桥梁设计要求进行更加合理的设计选择。
