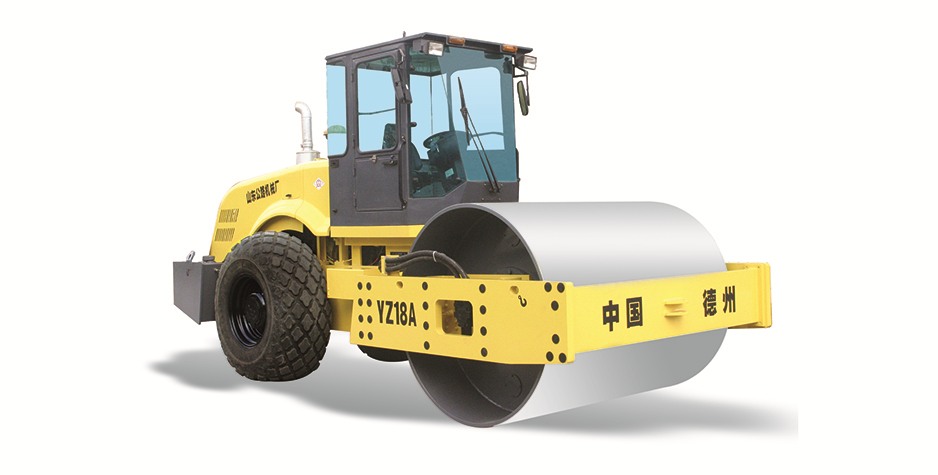

YZ18A型单钢轮振动压路机

名称:YZ18A型单钢轮振动压路机

详细信息


Yz18A型自行式振动压路机(以下简称压路机)是一种超重型振动压实机械,具有强大的压实能力。根据被压实材料和铺层厚度的不同,该机的激振力 振幅分为两级,使压路机作业范围更为广泛。可碾压各种土壤、 砾石 、碎石 、砂石混合料和沥青混合料。适用于公路、 铁路 、机场 、矿山 、堤坝 、海港等工程施工中的基础层 、次基层及稳定层的静压及振动压实。

  压路机所采用动力为六缸 、四冲程 、增压 、水冷直列式D6114ZG型柴油机。

  压路机振动系统为液压传动,通过装在柴油机上的振动泵驱动钢轮右侧振动马达,通过联轴器使振动轴旋转,带动两端偏心块产生振动。振动由控制板上的起振开关控制。

  压路机行驶系统为机械传动。柴油机的动力经离合器、 变速箱 、中央末端传动至驱动轮。可以使压路机获得三个前进挡 、两个倒挡等不同的行驶速度。

  压路机的制动包括脚制动系统和手制动器。脚制动系统采用气助油式,由柴油机直接驱动空压泵向加力器提供动力推动油缸产生压力油,压力油通过制动分泵、钳盘式制动器使压路机制动,是主要行车制动系统。手制动器是辅助制动系统,在驻车、运输时对压路机制动。

  压路机转向系统由空压机后串联的转向泵,向液压伺服转向器提供压力油,控制铰接处两转向油缸实现转向。





YZ18A型振动压路机技术参数

1、振动轮(直径*宽度)             mm                1600 ×2150

2、行驶速度                             km/h

前进Ⅰ档                                               2.56

Ⅱ档                                             5.00

 Ⅲ档                                             10.01

后退Ⅰ档                                               2.5

Ⅱ档                                            5.00

3、激振力                         KN                       268    368

4、振幅                           mm                       1.7    1.1

5、振动频率                       HZ                      35     28

6、静线压力                      N/cm                    420

7、爬坡能力                       %                       25

8、发动机型号                                              D6114ZG

冷却方式                                             水冷

额定转速                 r/min                     2150

额定功率                   KW                     128

9、电器系统                       V                        24

10、驱动类型      机械

11、外形尺寸(长×宽×高)        mm              6158×2410×3066



YZ18A型振动压路机主要配

1、发动机                    上海柴油机有限公司D6114

2、振动泵、马达           萨奥

3、振动轴承                  NSK

4、驱动桥                    中美合资徐州美驰

5、变速箱                    一汽哈齿

6、轮胎                      贵州轮胎股份有限公司23.1-26
