轮胎压路机系列

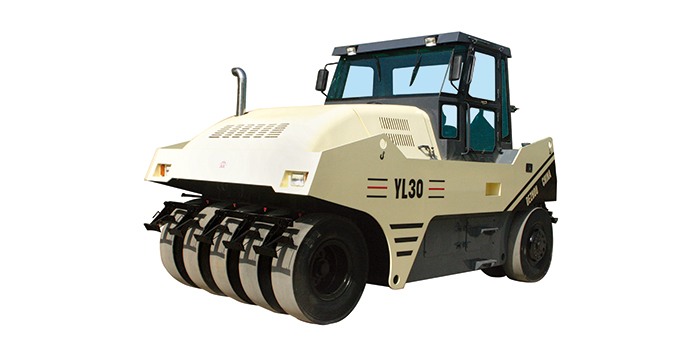

YL30型轮胎压路机

名称:YL30型轮胎压路机

详细信息
YL30型轮胎压路机是一种超重型、自行式、静作用压路机,适用于路基、砾石、碎石、沥青、混凝土路面、以及基本建设工程的压实作业,是道路、市政和国防建设等不可缺少的压实机械。
该机采用整体式车架、机械行走、全液压偏转轮转向。前轮采用机械摇摆式轮胎悬挂装置,实现压实、转向及摆动。发动机动力通过离合器、变速箱传动轴、驱动桥、传动链最后将动力传至后轮,实现驱动行走。
该机通过增减配重,调节轮胎的接地比压。对沥青层、基础层以及砂质土壤和粘土均能取得良好的碾压效果。由于前轮能够摆动。故压实均匀,不会产生假压现象。该机行驶速度在5.33—22.05千米/小时范围内,具有三个前进档,两个后退档,方便施工和转场。
主要特点:
1、模块化设计:发动机、变速箱、传动轴、驱动桥、前轮、后轮及驾驶室、仪表台等部件各成一体、便于拆装、更换方便。
2、发动机:东风康明斯6BTA5.9增压中冷柴油机,128KW
3、380离合器:传递扭距大、动力传递平稳寿命长
4、变速箱(一汽工程机械专用变速箱):操控灵活轻便。
5、可伸缩式传动轴便于驱动桥的调整,采用斯太尔重型车十字轴,传动驱矩大,传动角度大。
6、上下位置可调的徐州美弛车桥、驱动性能优异

7、增减配重,调节轮胎的接地比压,对沥青层、基础层以及砂质土壤和粘土均能取得良好的碾压效果。




YL30型轮胎压路机技术参数

1、工作质量                 kg            20000 ~ 30000

2、碾压宽度                   mm                       2790

3、轮胎布置                    个                   5 后 6

4、行走速度                                             Km/h

前进 I速                                            0-5.33

II速                                            0-10.42

III速                                           0-22.05

后退 I速                                          0-5.29

        II速                                 0-10.45

5、爬坡能力                  %                 20

6、发动机

 型号                                      6BTA5.9

额定功率 / 转速          kW/r.p.m         128/2100

7、外形尺寸长×宽×高        mm          5063×2901×3220





YL30型轮胎压路机主要配置



1、发动机                   东风康明斯(6BTA5.9)

2、离合器                             斯太尔380离合器

3、变速箱                         一汽哈尔滨变速箱厂

4、传动轴                                          斯太尔

5、驱动桥                     徐州美驰车桥有限公司

6、轮胎                              贵州轮胎有限公司

7、驾驶室                  徐州金属结构件有限公司
